产品详情
型号说明
|
SD20-产品名称 |
|||
|
插座系列 |
插头系列 |
||
|
名称 |
代号 |
名称 |
代号 |
|
后螺母插座 |
ZM |
直式对接 |
TP |
|
2孔法兰 |
ZS |
弯式对接 |
TA |
|
方形四孔 |
ZG |
|
|
|
直式对接 |
ZP |
|
|
说明：产品可定制反装，货期视订货量大小而定，一般1-3天即可！
产品说明
|

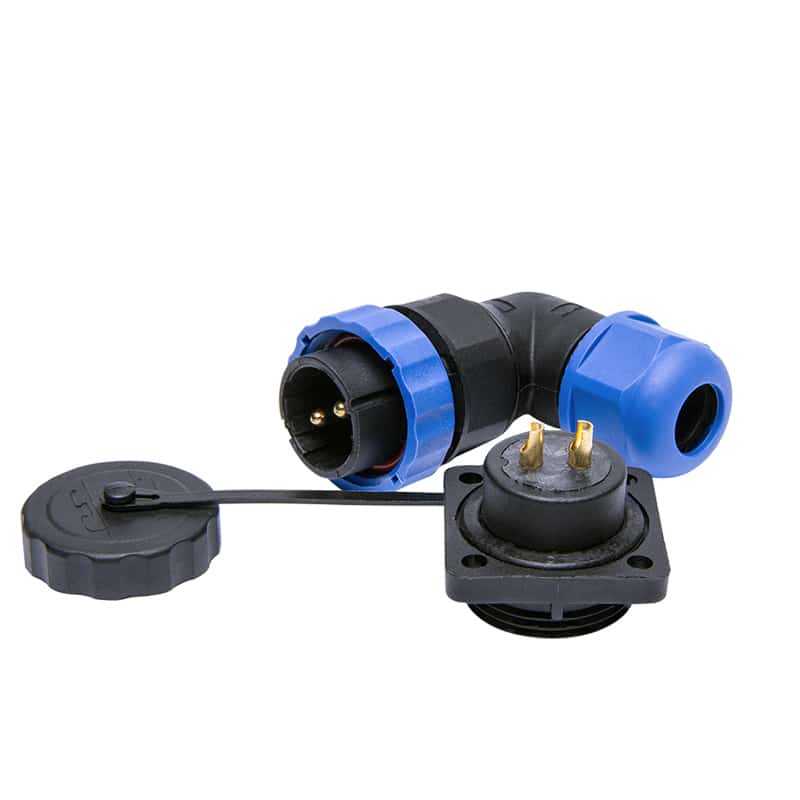

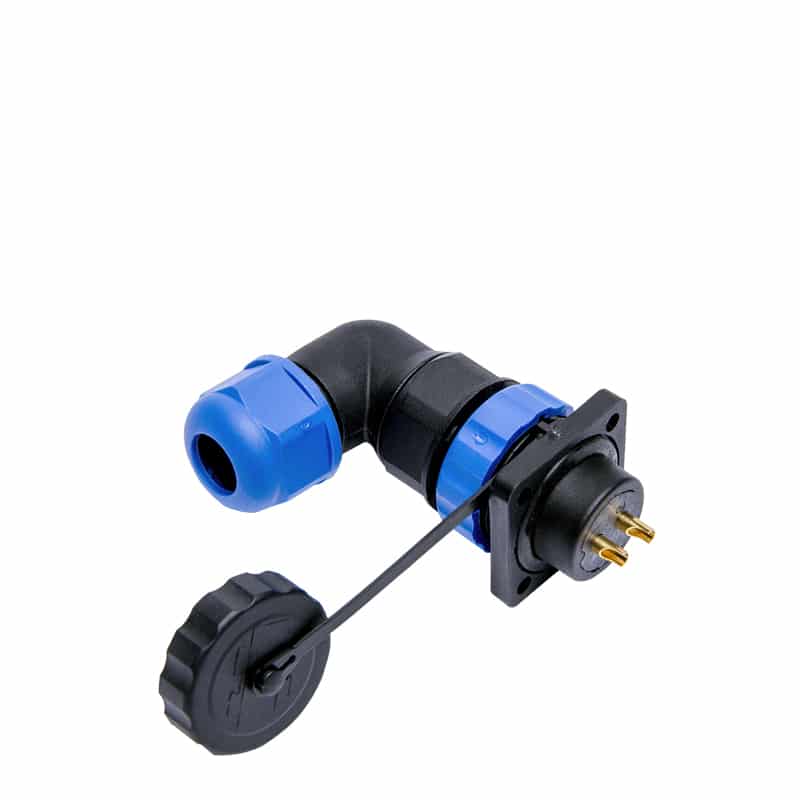

产品名称 |
SD航空插头 |
|
型号 |
SD20 弯式方形 |
|
接插方式 |
螺纹连接 |
|
外壳材料 |
热塑塑料PA66、PA6 |
|
绝缘体 |
热塑塑料PPS耐高温220℃ |
|
接触件材料 |
铜（镀金） |
|
接线方式 |
焊接 |
|
接插次数 |
大于500次 |
|
温度范围 |
零下25℃至85℃ |
外形尺寸
技术参数
|
SD20 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
09 |
10 |
12 |
14 |
|
针插绝缘体正面图 |
 |
|
|
|
|
|
|
|
|
|
|
|
接触件直径（φMM） |
φ3.6×1 |
φ2.8×2 |
φ2.8×3 |
φ2.8×4 |
φ2.8×5 |
φ2.8×6 |
φ1×7 |
φ1×9 |
φ1×10 |
φ1×12 |
φ1×14 |
|
额定电流(A) |
45A |
25A |
25A |
25A |
25A |
10A |
10A |
5A |
5A |
5A |
5A |
|
工作电压（AC.V） |
380V |
380V |
380V |
380V |
380V |
380V |
380V |
250V |
250V |
250V |
250V |
|
耐压（AC.V） |
1500V |
1500V |
1500V |
1500V |
1500V |
1500V |
1500V |
1500V |
1500V |
1500V |
1500V |
|
接触电阻mΩ |
0.5 |
1 |
1 |
1 |
1 |
2 |
2 |
5 |
5 |
5 |
5 |
|
绝缘电阻MΩ |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
线规（mm²/AWG） |
≤6/10 | ≤4/12 | ≤4/12 | ≤4/12 | ≤4/12 | ≤1.5/14 | ≤1.5/14 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 |
